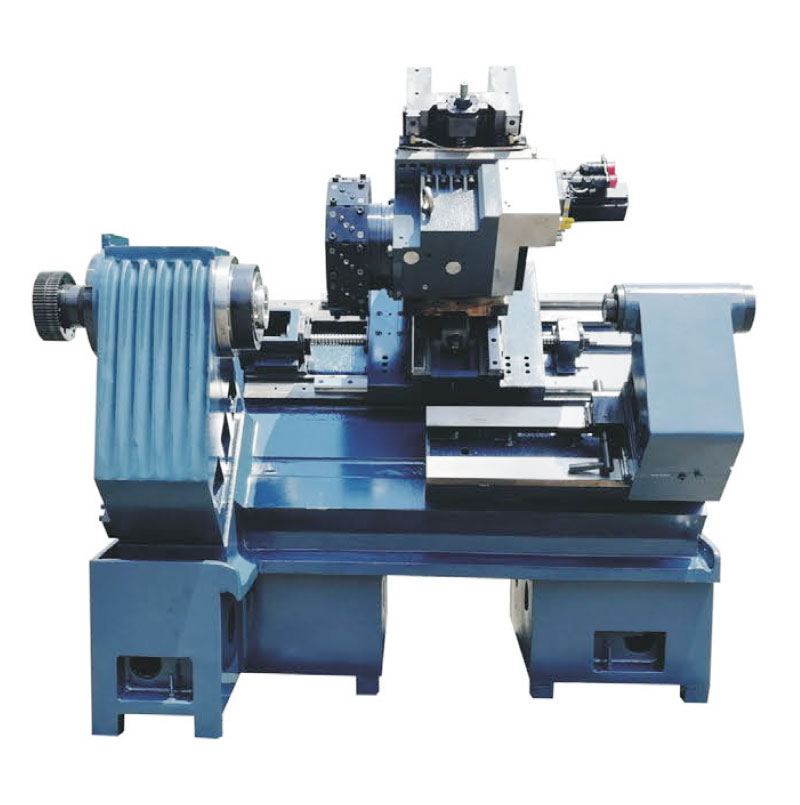

45°single spindle single turret single Y-axis turning centre light machine(line rail)GP-40YC
Product Size
| Item | S i z e | GP-40YC | |||||||||||||||||||||||||
| Working range | Max.Turning diameter over bed | φ580 | |||||||||||||||||||||||||
| Max.Turning swing dia over cariage | φ300 | ||||||||||||||||||||||||||
| Max.Turing diameter | φ260 | ||||||||||||||||||||||||||
| Max.Turing diameter | φ350 | ||||||||||||||||||||||||||
| Max.Processing length | 350 | ||||||||||||||||||||||||||
| Max.X/Z axis trave | Xaxis | 300 | |||||||||||||||||||||||||
| Y axis | ±50 | ||||||||||||||||||||||||||
| Zax is | 530 | ||||||||||||||||||||||||||
| R axis | 400(Optional) | ||||||||||||||||||||||||||
| Feed screw | X axis ball-screw | 3208-C3 | |||||||||||||||||||||||||
| (N·m)Recommend the X axis motor torque | >15 | ||||||||||||||||||||||||||
| Y axis ball-screw | 3208-C3 | ||||||||||||||||||||||||||
| Recommend the Y axis motortorque | >10 | ||||||||||||||||||||||||||
| Z axis ball-screw | 3208-C3 | ||||||||||||||||||||||||||
| Recommend the Zaxis motor torque | >15 | ||||||||||||||||||||||||||
| Bed slant angle | 45° integral casting bed | ||||||||||||||||||||||||||
| Linear guide's span | 400 | ||||||||||||||||||||||||||
| Spindle | Max.spindle speed | 4500 | |||||||||||||||||||||||||
| Spindle through-hole diameter | φ62 | ||||||||||||||||||||||||||
| Spindle through-hole diameter | φ50 | ||||||||||||||||||||||||||
| Spindle nose size | A2-6 | ||||||||||||||||||||||||||
| Bore taper | MT6 | ||||||||||||||||||||||||||
| Recommend the spindle motor power | 7.5 | ||||||||||||||||||||||||||
| Hydraulic chuck or collet chuck | 8 inch | ||||||||||||||||||||||||||
| Hydraulic Tailstoc | Diameter of Tallstock center sleeve | φ72 | |||||||||||||||||||||||||
| Max.stroke of Tallstock center sleeve | 100 | ||||||||||||||||||||||||||
| Taper of Tailstock center sleeve | MT4 | ||||||||||||||||||||||||||
