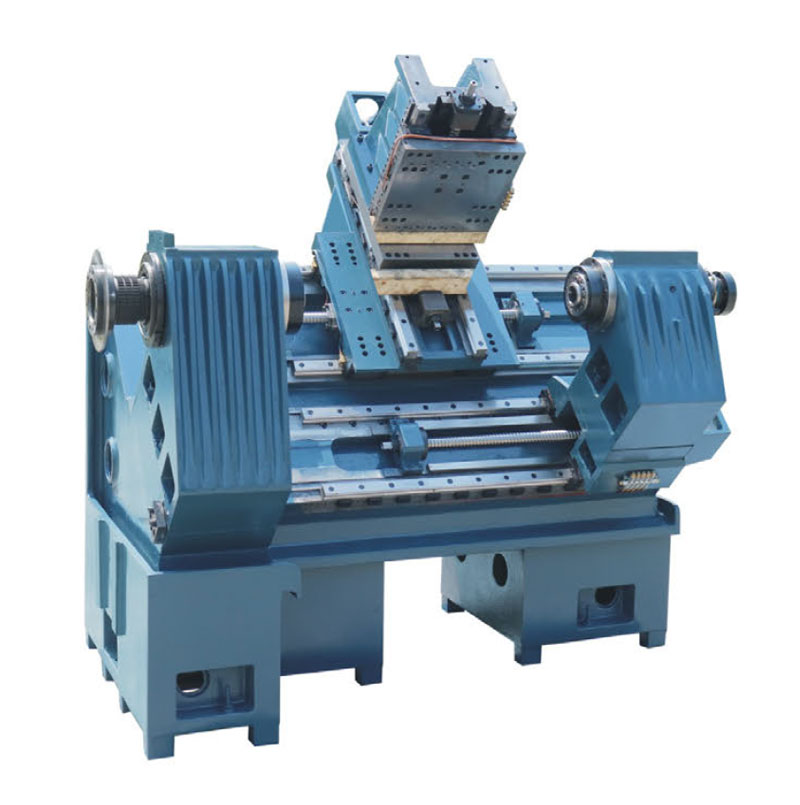

45°Double Spindle Single Turret Single Y-axis Turning Centre Bright Machine(Linear Rail)GP-40SY
Product Size
| ltem | S i z e | GP-40SY | ||||||||||||||||||||||||
| Working range | Max.Turning diameter over bed | φ550 | ||||||||||||||||||||||||
| Max.Turning swing dia over cariage | φ300 | |||||||||||||||||||||||||
| Max.Turing diameter | φ150 | |||||||||||||||||||||||||
| Max.distance between two chucks | 450 | |||||||||||||||||||||||||
| Max.Processing length | 350(When installing powered turret) | |||||||||||||||||||||||||
| Max.X/Z axis trav | Xz axis | 250 | ||||||||||||||||||||||||
| Yzaxis | ±50 | |||||||||||||||||||||||||
| Zz axis | 530 | |||||||||||||||||||||||||
| Zs axis | 450 | |||||||||||||||||||||||||
| Feed screw | Xz axis ball-screw | 3208-C3 | ||||||||||||||||||||||||
| Yzaxis ball-screw | 3208-C3 | |||||||||||||||||||||||||
| Zzaxis ball-screw | 3208-C3 | |||||||||||||||||||||||||
| Zs back axis ball-screw | 3208-C3 | |||||||||||||||||||||||||
| Bed | Bed slant angle | 45° integral casting bed | ||||||||||||||||||||||||
| Linear guide's span | 400 | |||||||||||||||||||||||||
| Spindle | Max.spindle speed | main 5000,back5000 | ||||||||||||||||||||||||
| Spindle through-hole diameter | main:φ56,back:φ46 | |||||||||||||||||||||||||
| Spindle nose size | main:A2-5,back:A2-4 | |||||||||||||||||||||||||
| (kW)Rated Power | main:11,back:7.5 | |||||||||||||||||||||||||
| Hydraulic chuck or collet chuck | main:6 inch,back:5 inch | |||||||||||||||||||||||||
