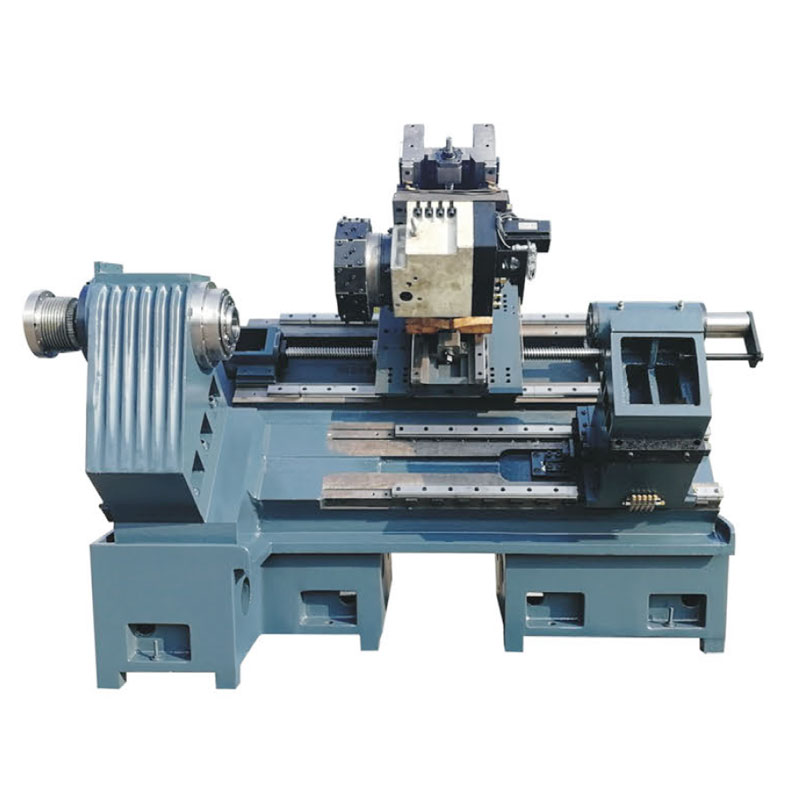

Product Size
| Item | S i z e | GP-50YC | |||||||||||||||||||||||||
| Working range | Max.Turning diameter over bed | φ580 | |||||||||||||||||||||||||
| Max.Turning swing dia.over carriage | φ300 | ||||||||||||||||||||||||||
| Max.Turing diameter | φ300 | ||||||||||||||||||||||||||
| Max.Turing diameter | φ350 | ||||||||||||||||||||||||||
| Max.Processing length | 650 | ||||||||||||||||||||||||||
| Max.X/Z axis t | Xaxis | 300 | |||||||||||||||||||||||||
| Yaxis | ±50 | ||||||||||||||||||||||||||
| Z axis | 850 | ||||||||||||||||||||||||||
| Z axis | 550 | ||||||||||||||||||||||||||
| Feed screw | Xaxis ball-screw | 3210-C3 | |||||||||||||||||||||||||
| Recommend the X axis motor torque | >15 | ||||||||||||||||||||||||||
| Y axis ball-screw | 3210-C3 | ||||||||||||||||||||||||||
| Recommend the Y axis motor torque | >10 | ||||||||||||||||||||||||||
| Z axis ball-screw | 4010-C3 | ||||||||||||||||||||||||||
| Recommend the Zaxis motor torque | ≥15 | ||||||||||||||||||||||||||
| Bed | Bed slant angle | 45° integral casting bed | |||||||||||||||||||||||||
| Linear guide's span | 400 | ||||||||||||||||||||||||||
| Spindle | Max.spindle speed | 4500 | |||||||||||||||||||||||||
| Spindle through-hole diameter | φ62 | ||||||||||||||||||||||||||
| Spindle nose size | A2-6 | ||||||||||||||||||||||||||
| Bore taper | MT6 | ||||||||||||||||||||||||||
| (kW)Recommend the spindle motor power | 7.5 | ||||||||||||||||||||||||||
| hydraulic chuck or collet chuck | 8inch | ||||||||||||||||||||||||||
| Hydraulic Tailstoc | Diameter of Tailstock center sleeve | φ90 | |||||||||||||||||||||||||
| Max.stroke of Tallstock center sleeve | 120 | ||||||||||||||||||||||||||
| Taper of Talstock center sleeve | MT5 | ||||||||||||||||||||||||||
Product Parameters
None
-gp-500sttyy.jpg "45°Turning Centre(Double Spindle Four Turret Double Y-axis) GP-500STTYY")
-gp-550.jpg "45°Integrated Slant-bed CNC Lathe(Linear Rail, Turret Mounted) GP-550")
-gp-400st.jpg "45°Turning Centre(Double Spindle and Turret) GP-400ST")
-gp-500strym.jpg "45° Turning and Grinding Centre (Double Spindle Single Turret Double Y-axis Single Grinding Head) GP-500STRYM")
-
How to operate the Hydraulic Center Rest
Sep. 26, 2025
-
Selection and use of nc Turret
Sep. 26, 2025
-
What safety features does the Hydraulic Center Rest have?
Sep. 25, 2025
-

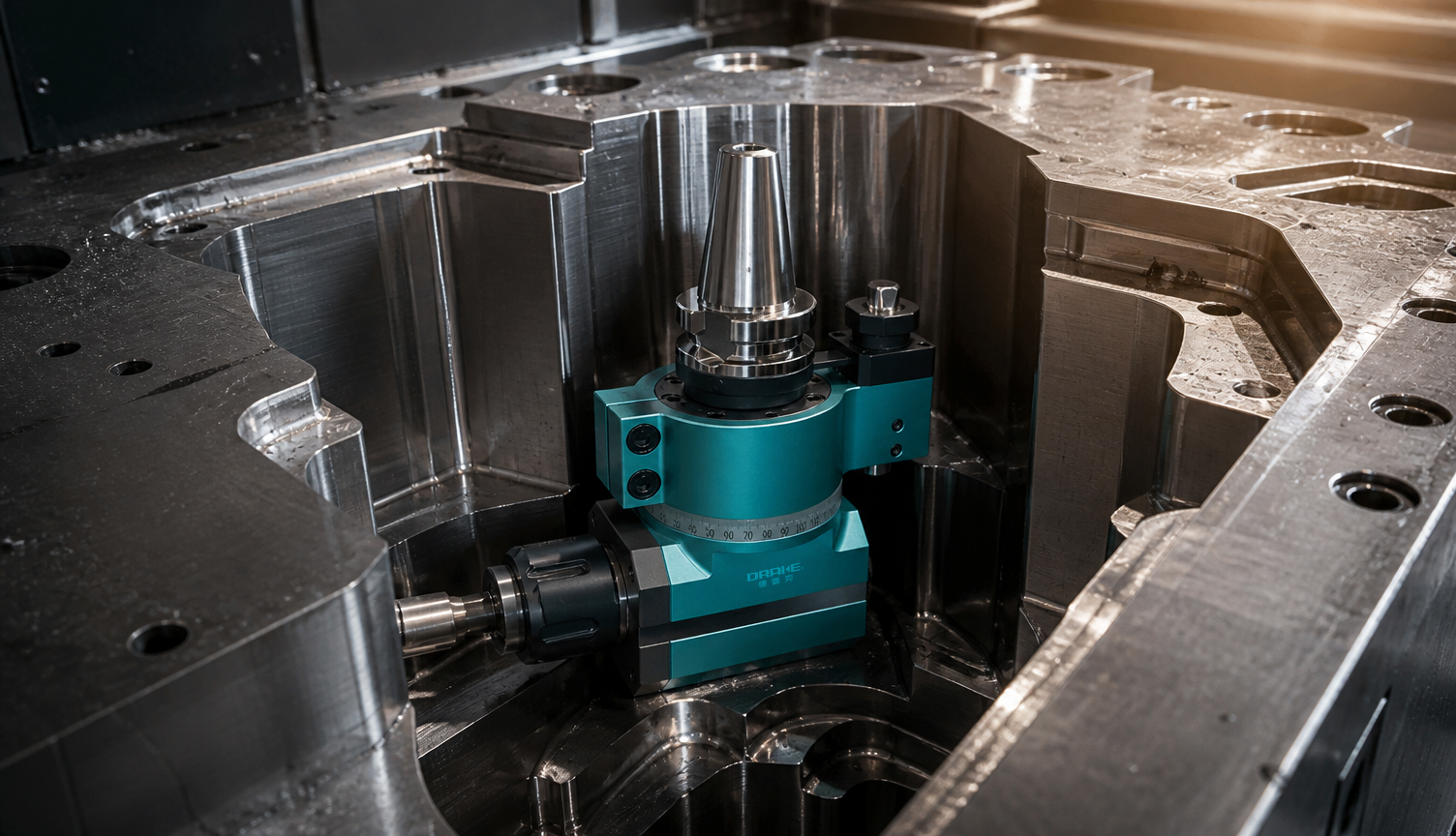

What are the characteristics of angle heads?
