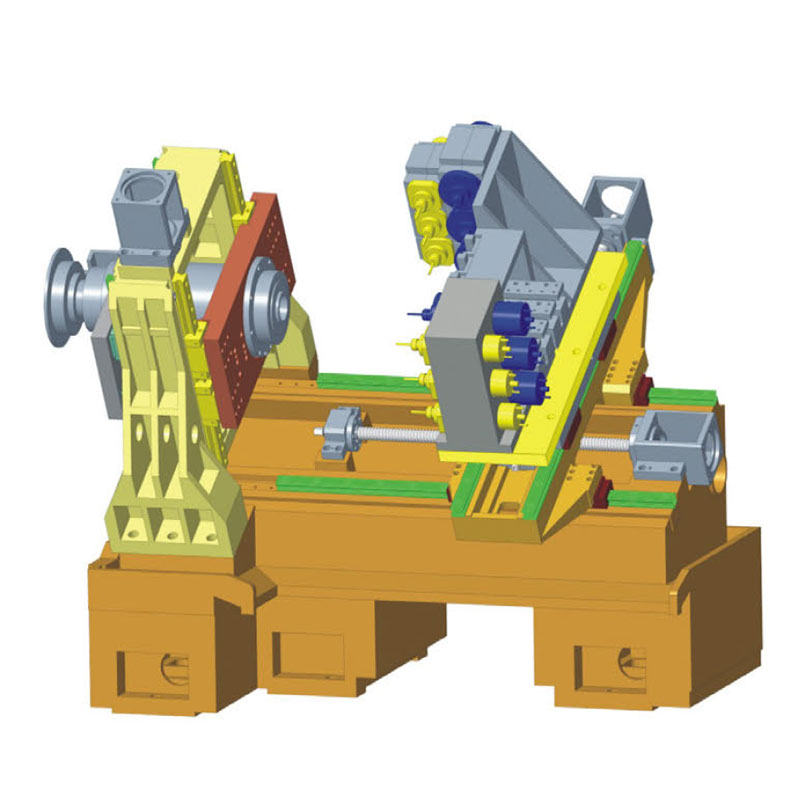

Product Size
| I t em | Size | FC-51YD | |||||||||||||||||||||||
| Working range | Max.Turning diameter over bed | φ630 | |||||||||||||||||||||||
| Max.Turning swing dia over cariage | φ360 | ||||||||||||||||||||||||
| Max.Turing diameter | φ510 | ||||||||||||||||||||||||
| Max milling legth | 330 | 300 | |||||||||||||||||||||||
| Max.Processing length | Gank:480 | Gank:450 | |||||||||||||||||||||||
| Turret:380 | urret:350 | ||||||||||||||||||||||||
| Max.X/Z axis tre | Xaxis | 1060 | |||||||||||||||||||||||
| Yaxis | 300 | ||||||||||||||||||||||||
| Z axis | 530 | ||||||||||||||||||||||||
| Feed screw | Xaxis ball-screw | 3210-C3 | |||||||||||||||||||||||
| (N·m)Recommend the X axis motor torque | >10 | ||||||||||||||||||||||||
| Yaxis ball-screw | 3210-C3 | ||||||||||||||||||||||||
| (N·m)Recommend the Y axis motor torque | >10 | ||||||||||||||||||||||||
| Z axis ball-screw | 3210-C3 | ||||||||||||||||||||||||
| (N·m)Recommend the Zaxis motor torque | >10 | ||||||||||||||||||||||||
Bed | Bed slant angle | 30° integral casting bed | |||||||||||||||||||||||
| Linear guide's span | 450 | ||||||||||||||||||||||||
| PMSM ELECTRO SPINDLE | (rpm) Max.spindle speed | 5000 | 4000 | ||||||||||||||||||||||
| Spindle through-hole diameter | φ56 | φ66 | |||||||||||||||||||||||
| Spindle nose size | A2-5 | A2-6 | |||||||||||||||||||||||
| Taper of hole | MT6 | 1:20 | |||||||||||||||||||||||
| (KW)Rated power | 11 | 15 | |||||||||||||||||||||||
| hydraulic chuck or collet chuck | 6inch or 46 Simple clip | 8inch or 52 Simple clip | |||||||||||||||||||||||
