Product Size

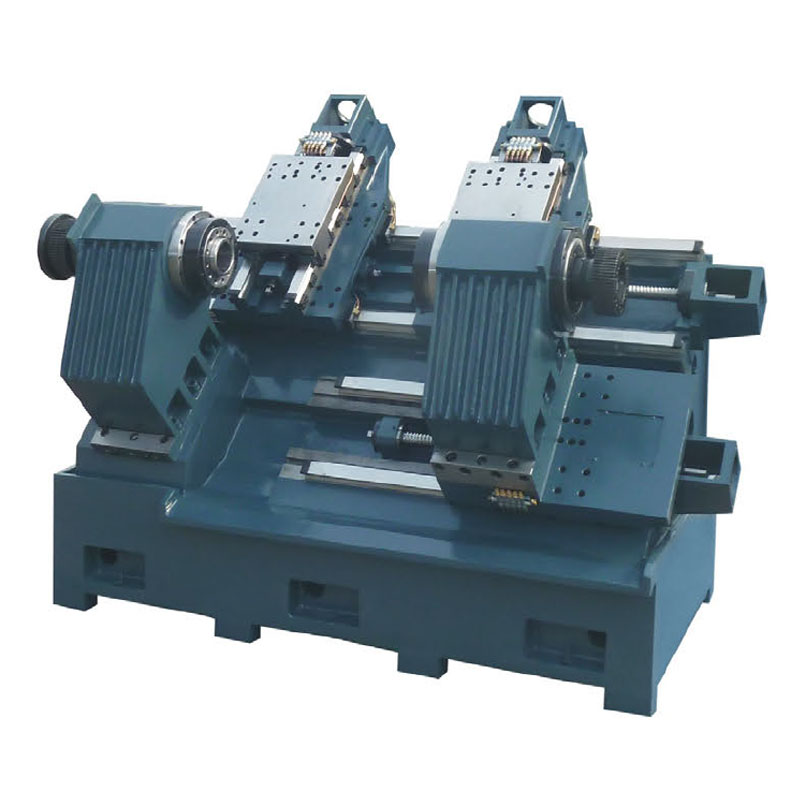

| I t em | Size | GP-400ST(Dual electric spindlesA2- 5/A2- 5) | ||||||||||||||||||||||||||
| Working range | Max.Turning diameter over bed | φ 580 | ||||||||||||||||||||||||||
| Max.Turning swing dia.over cariage | φ350 | |||||||||||||||||||||||||||
| Max.Turing diameter | φ250(When the X-axis is protected with a special hydraulic turret.) | |||||||||||||||||||||||||||
| Max.Length between both chucks | 630 | |||||||||||||||||||||||||||
| Max.Processing length | 500 | |||||||||||||||||||||||||||
| Max.X/Z axis tra | X axis | 230/230 | ||||||||||||||||||||||||||
| Zaxis | 400/530 | |||||||||||||||||||||||||||
| Max.Tailstock travel | 530 | |||||||||||||||||||||||||||
| Feed screw | Control axis | 7Axis(X1+X2+Z1+Z2+Z3+C1+C2) | ||||||||||||||||||||||||||
| X1/X2 axis ball-screw | 3208-C3 | |||||||||||||||||||||||||||
| (N·m)Recommend theX1X2 axis motor torque | 10 | |||||||||||||||||||||||||||
| Z axis ball-screw | 3208-C3 | |||||||||||||||||||||||||||
| (N·m)Recommend the Zaxis motor torque | >15 | |||||||||||||||||||||||||||
| Tailstock ball-screw | 3208-C3 | |||||||||||||||||||||||||||
| (N·m)Recommend tailstock motor torque | 15 | |||||||||||||||||||||||||||
| Bed | Bed slant angle | 45° Integral cast bed | ||||||||||||||||||||||||||
| Linear guide's span | 400 | |||||||||||||||||||||||||||
| PMSM snie | (rpm)Max.spindle speed | main spindle:5000 back spindle:5000 | ||||||||||||||||||||||||||
| Spindle through-hole diameter | main spindle:φ56 back spindle:φ56 | |||||||||||||||||||||||||||
| Spindle nose size | main spindle:A2-5 back spindle:A2-5 | |||||||||||||||||||||||||||
| (kW)Rated power | main spindle:11 back spindle:11 | |||||||||||||||||||||||||||
| Hydraulic chuck or collet chuck | main spindle:6 inch back spindle:6 inch | |||||||||||||||||||||||||||
