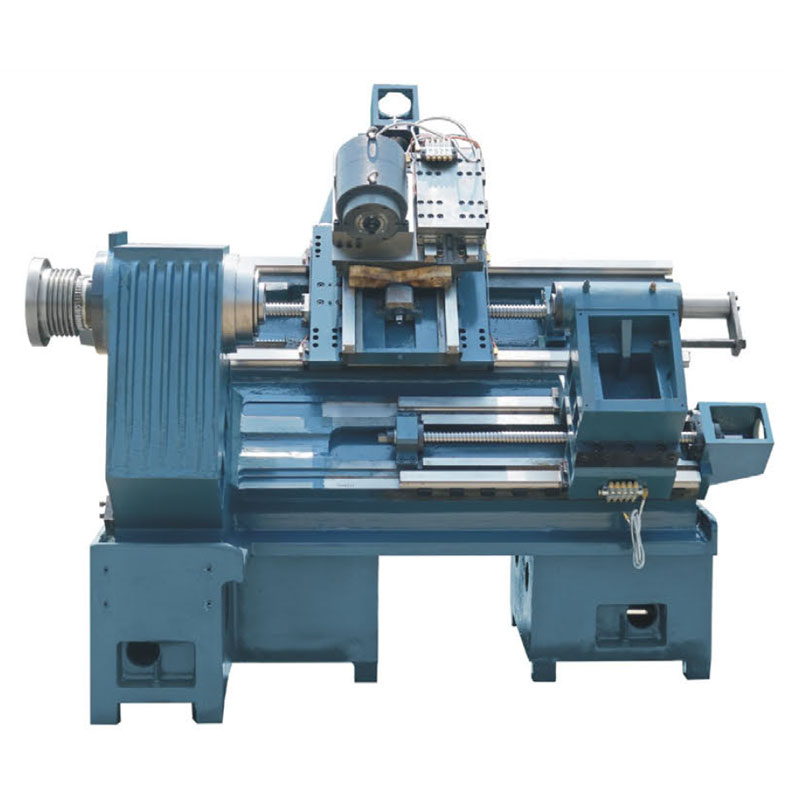

Product Size
| ltem | S i z e | GP-40LP | ||||||||||||||||||||||||
| Working range | Max.Turning diameter over bed | φ450 | ||||||||||||||||||||||||
| Max.Tuming swing dia over carriage | φ220 | |||||||||||||||||||||||||
| Max.Turing diameter | φ400 | |||||||||||||||||||||||||
| Max.Processing length | 400 | |||||||||||||||||||||||||
| Max.X/Z axis trave | Xaxis | 230 | ||||||||||||||||||||||||
| Yaxis | 180 | |||||||||||||||||||||||||
| Zax is | 530 | |||||||||||||||||||||||||
| Feed screw | Xaxis ball-screw | 3208-C3 | ||||||||||||||||||||||||
| (N·m)Recommend the X axis motor torque | >10 | |||||||||||||||||||||||||
| Z axis ball-screw | 3208-C3 | |||||||||||||||||||||||||
| (N·m)Recommend the Zaxis motor torque | >10 | |||||||||||||||||||||||||
| Bed | Bed slant angle | 45° integral casting bed | ||||||||||||||||||||||||
| Linear guide's span | 400 | |||||||||||||||||||||||||
| Spindle | (rpm) Max.spindle speed | 4500 | ||||||||||||||||||||||||
| Spindle through-hole diameter | φ62 | |||||||||||||||||||||||||
| Spindle nose size | A2-6 | |||||||||||||||||||||||||
| Bore taper | 1:20 | |||||||||||||||||||||||||
| KW)Recommend the spindle motor power | 7.5 | |||||||||||||||||||||||||
| hydraulic chuck or collet chuck | 8 inch and 52collet | |||||||||||||||||||||||||
| Hydraulic Tailstock | Diameter of Tailstock center sleeve | φ72 | ||||||||||||||||||||||||
| Max.stroke of Talstock center sleeve | 100 | |||||||||||||||||||||||||
| Taper of Tailstock center sleeve | MT4 | |||||||||||||||||||||||||
Product Parameters
None
-gp-500strym.jpg "45° Turning and Grinding Centre (Double Spindle Single Turret Double Y-axis Single Grinding Head) GP-500STRYM")

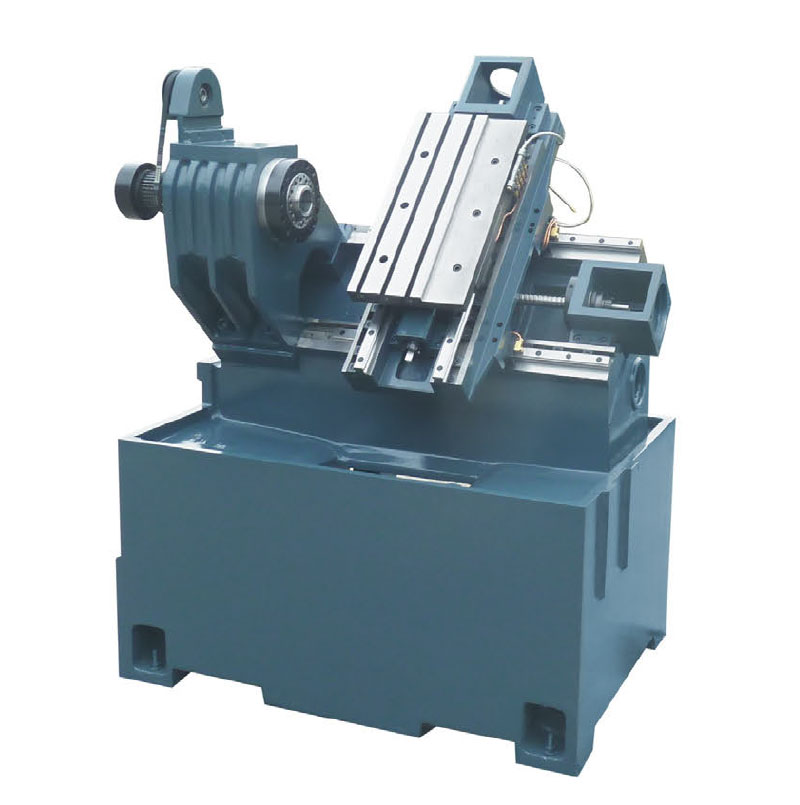

-gp-28p.jpg "45°Integrated slant-bed CNC lathe (with tool arrangement, turret and power head) GP-28P")
