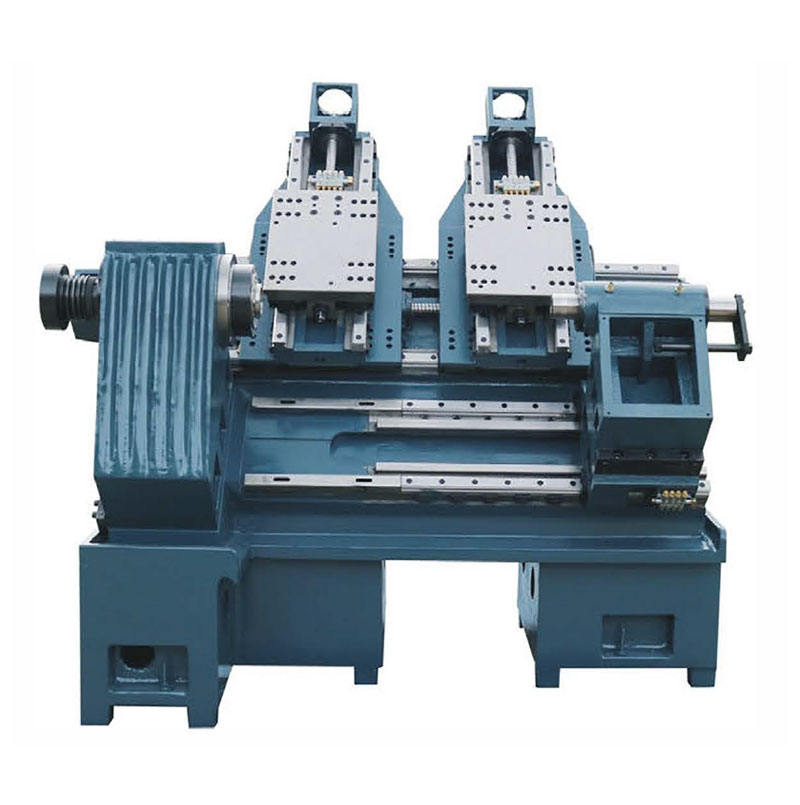

Product Size
| I t em | S i z e | GP-40T | |||||||||||||||||||||||||
| Working rang | Max.Turning diameter over bed | φ450 | |||||||||||||||||||||||||
| Max.Turning swing dia.over carriage | φ220 | ||||||||||||||||||||||||||
| Max.Turing diameter | φ400(Disc parts with a length less than 80) | ||||||||||||||||||||||||||
| Max.Processing length | 450 | ||||||||||||||||||||||||||
| Max.X/Z axis trave | X axis | X:250,X:250 | |||||||||||||||||||||||||
| Zax is | z:250,Z:250 | ||||||||||||||||||||||||||
| R axis | 450 | ||||||||||||||||||||||||||
| Feed screw | X₁Xzaxis bal-screw | 3208-C3 | |||||||||||||||||||||||||
| Reconmend the XIX2 axis motor torque | ≥10 | ||||||||||||||||||||||||||
| Z1Z2 axis ball-screw | 3208-C3 | ||||||||||||||||||||||||||
| Recommend the Z1Z2 axis motor torque | >10 | ||||||||||||||||||||||||||
| R axis | Cylinder locking and moving | ||||||||||||||||||||||||||
| Bed | Bed slant angle | 45° integral casting bed | |||||||||||||||||||||||||
| Linear guide's span | 400 | ||||||||||||||||||||||||||
| Spindle | Max.spindle speed | 4500 | |||||||||||||||||||||||||
| Spindle through-hole diamete | φ62Standard configuration | ||||||||||||||||||||||||||
| Spindle nose size | A2-6 | ||||||||||||||||||||||||||
| Taper of hole | MT6 | ||||||||||||||||||||||||||
| Recommend the spindle motor power | 7.5 | ||||||||||||||||||||||||||
| hydraulic chuck or collet chuck | 8inch or*52 collet chuck | ||||||||||||||||||||||||||
Hydraulic Tailstock | Diameter of Tallstock center sleeve | φ72 | |||||||||||||||||||||||||
| Max stroke of Tailstock center sleeve | 110 | ||||||||||||||||||||||||||
| Taper of Tailstock center sleeve | MT4 | ||||||||||||||||||||||||||
Product Parameters
None

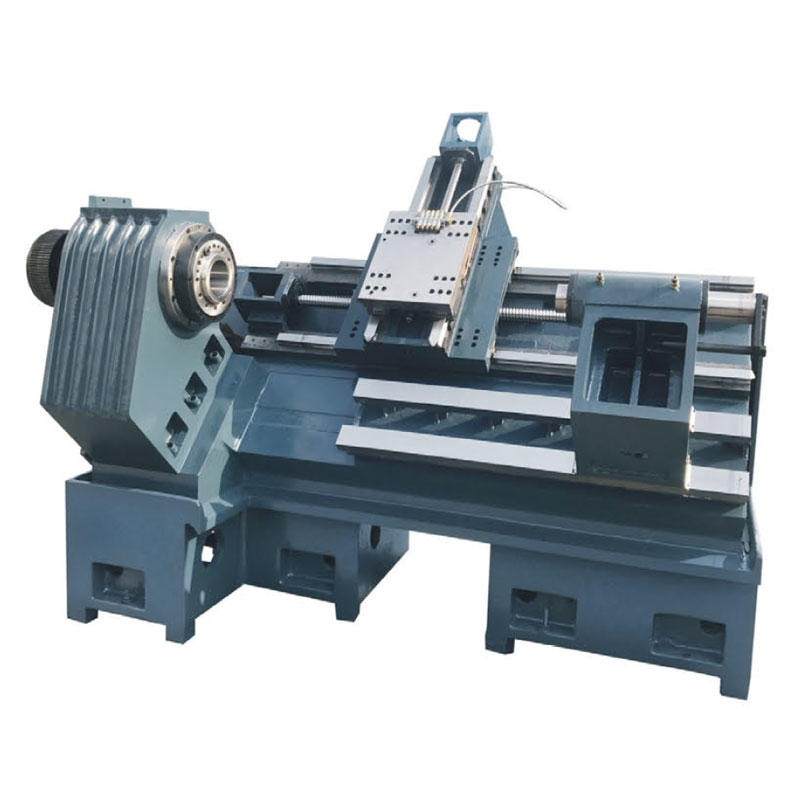

-gp-500.jpg "45°Integrated Slant-bed CNC Lathe(Linear Rail, Turret-mounted) GP-500")
